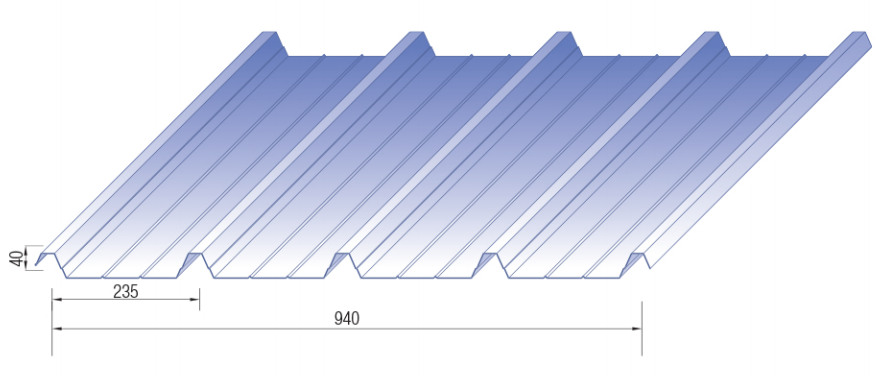

ÇK 940 Çatı Trapezi
Yalıtım ihtiyacı olmayan yapılar ve yerinde uygulama yalıtımlı sistem için üretilmiş çatı trapezleridir.
Yalıtım ihtiyacı olmayan yapılar ve yerinde uygulama yalıtımlı sistem için üretilmiş çatı trapezleridir.
Ürün Adı | ÇK 940 | |||||
Faydalı Genişlik (mm) | 940 | |||||
Hadve Yüksekliği (mm) | 40 | |||||
Kaplama (mm) Boyalı Galvaniz Sac |
0,50 - 0,80 | |||||
Boya Tipi | Polyester,PVdF | |||||
Renk | RAL 9002a |
ªStandart renk olup diğer renkler isteğe bağlı olarak üretilmektedir. ÇK 105 ÇK 90
ÇK 940 | Çok Açıklıklı Aşık Aralığı (L/200 L=m) | |||||||
Sac Kalınlığı (mm) |
Trapez Ağırlığı (kg/m2) |
1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 |
Taşıdığı Yayılı Yük (P=kg/m2) | ||||||||
0,5 | 5,09 | 568 | 253 | 142 | 91 | 62 | 39 | 26 |
0,6 | 6,11 | 694 | 308 | 173 | 111 | 77 | 49 | 33 |
0,7 | 7,13 | 819 | 364 | 205 | 131 | 91 | 64 | 43 |
0,8 | 8,15 | 944 | 420 | 236 | 151 | 105 | 73 | 49 |
